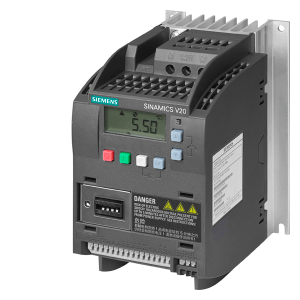

Sinamics V20 Hız Kontrol Cihazları

SINAMICS V20 dönüştürücüler, kasa ölçüleri: FSAA, FSAB, FSAC, FSA, FSB, FSC, FSD ve FSE

SINAMICS V20 – Temel uygulamalar için uygun maliyetli, güvenilir ve kullanımı kolay dönüştürücü

Bugün, tesis ve makine yapımında giderek artan sayıda uygulamada, düşük ilişkili gereksinimlere sahip basit hareket dizilerini otomatikleştiren bireysel otomasyon ve sürücü çözümleri talep edilmektedir.

Temel performans dönüştürücüsü olan kompakt SINAMICS V20, bu tür uygulamalar için basit ve uygun maliyetli bir sürücü çözümü sunar. SINAMICS V20 hızlı devreye alma süreleri, kullanım kolaylığı, sağlamlık ve maliyet verimliliği ile kendini ayırıyor.

Sekiz kasa tipi ile 0,12 kW ila 30 kW (0,16 bg ila 40 bg) arasında değişen bir güç aralığını kapsar.

Maliyetleri en aza indirme

SINAMICS V20, işletme ve işletme maliyetlerini olabildiğince düşük tutar. Enerji verimliliğini artırmak için dönüştürücü, otomatik akı azaltma yoluyla optimum enerji verimliliği elde etmek için bir kontrol tekniği ile donatılmıştır. Sadece bu değil, gerçek enerji tüketimini gösterir ve ek, entegre enerji tasarrufu işlevlerine sahiptir. Bu, enerji tüketiminin büyük ölçüde azaltılmasını sağlar.

Kurulumu kolay

Geçmeli ve duvara montaj
Her ikisi için de yan yana montaj mümkündür
Kompakt kurulum, daha küçük dolapların kullanılmasına izin verir
Geçmeli montaj, kabinin daha kolay soğutulmasını sağlar
FSAA, FSAB ve FSAC (230 V 1 AC) kasa boyutları, aynı güç aralığındaki önceki FSA ve FSB kasa boyutlarına göre önemli ölçüde daha küçüktür
Tak ve Çalıştır
Diğer seçenekler olmadan “kullanıma hazır” çalıştırılabilir
Yerleşik bir BOP’ta temel operatör eylemleri (Temel Operatör Paneli)
SINAMICS V20’nin USS veya Modbus RTU ile terminaller üzerinden bağlantısı
Mevcut sistemlere kolay entegrasyon
Standart kütüphaneler ve bağlantı makroları sayesinde daha kolay devreye alma
Modbus RTU ayarlarının tam esnekliği, denetleyici ile iletişimi genişletir
Bir kontrol sistemine basit bağlantı (örn. Modbus RTU / USS üzerinden SIMATIC S7 PLC)
Entegre Fren Modülü
Dönüştürücüler ≥ 7,5 kW (kasa tipleri FSD ve FSE) entegre bir Fren Modülüne sahiptir. Bu durumda, fren direnci doğrudan bağlanabilir. Dinamik enerji,% 5 ile% 100 arasında ayarlanabilir bir görev çevrimi ile bir fren direncinde ısı olarak dağıtılır.
Frenleme performansını artırmak için dinamik frenleme imkanı
EMC kategori C1
Cihazlar isteğe bağlı olarak entegre bir RFI baskılama filtresi ile temin edilebilir, bu da kontrol kabinine EMC uyumlu bir şekilde monte edildiğinde IEC 61800‑3 kategori C1’de belirtilen radyo parazit sınır değerlerine uyum sağlar. Bu nedenle kasa boyutları FSAA, FSAB ve FSAC, endüstriyel uygulamalar için olduğu kadar soğutmalı tezgahlar, fitness ekipmanları, havalandırma sistemleri, endüstriyel çamaşır makineleri vb.Gibi ticari uygulamalar da dahil olmak üzere konut ve iş ortamlarında kullanım için radyo paraziti gereksinimlerini karşılar.

Kullanımı kolay

Parametre ayarları, pille çalışan parametre yükleyici kullanılarak bir üniteden diğerine kolayca aktarılabilir.
Daha az teknik destek gerekir
Kısa devreye alma süresi
Ürün önceden ayarlanmış müşteriye teslim edilir
Entegre bağlantı ve uygulama makroları
G / Ç yapılandırmasını basitleştirmek ve uygun ayarları yapmak için
Daha kısa devreye alma süresi
Entegre ve optimize edilmiş uygulama ayarı
Uzun, karmaşık parametre listelerini yapılandırmak yerine basit bağlantı ve uygulama makroları seçilebilir
Yanlış parametre ayarlarından kaynaklanan hatalar önlenebilir
Çalıştırma Modu, kesintisiz çalışmaya izin verir
Bu işlev, istikrarsız hat beslemeleri durumunda otomatik adaptasyon ile üretimde daha yüksek verimlilik sağlar
Zor hat besleme koşullarında kararlı çalışma
Üretim hattında kesintilerin önlenmesi yoluyla daha yüksek verimlilik
Arıza / alarm durumunda esnek tanımlama ile uygulamaya bağlı reaksiyonlara adaptasyon
Geniş voltaj aralığı, gelişmiş soğutma tasarımı ve kaplamalı PCB’ler zorlu ortamlarda sürücünün sağlamlığını artırır

Hat besleme gerilimi dalgalandığında çalışma mümkündür

Hat voltajlarında güvenilir çalışma:
200 V … 240 V 1 AC (-15% / +% 10) ¹⁾
380 V … 480 V 3 AC (-15% / +% 10)
-10 ° C ile +40 ° C arasında çalışma ve ortam sıcaklıkları (değer kaybı ile maks. +60 ° C)
Opsiyonel web sunucusu modülü SINAMICS V20 Smart Access sayesinde mobil cihaz veya dizüstü bilgisayar üzerinden kablosuz devreye alma, çalıştırma ve teşhis
Erişilmesi zor alanlara kurulsa bile dönüştürücüye kolay erişim sağlar
Sezgisel kullanıcı arayüzü ve devreye alma sihirbazı sayesinde kolay kullanım
Web sunucusu olarak esnek terminal cihazı seçimi, her HTML5 uyumlu web tarayıcısında çalışır
İsteğe bağlı SINAMICS V20 I / O Genişletme Modülü sayesinde 400 V dönüştürücünün iki dijital giriş ve iki dijital çıkış (röle çıkışı) ile genişletilmesi
Kurulum, donanım ve yazılım için ek masraf olmadan frekans dönüştürücünün daha yüksek esnekliği
Bir frekans dönüştürücü ile dört pompaya kadar kontrol edilebilen çoklu pompa kontrolü gibi ek işlevler

Kolay tasarruf

Çalışma ve bekleme sırasında enerji tasarrufu

V / f, V ²/ f
için ECO modu V / f, V ² / f kontrolü için entegre ECO modu, enerji tasarrufu için motordaki manyetik akıyı otomatik olarak uyarlar. Enerji tüketimi kWh, CO ₂ veya hatta yerel para biriminde gösterilebilir.
Düşük dinamik yük çevrimlerinde enerji tasarrufu
Tasarruf edilen gerçek enerjiyi belirtir
Hazırda bekletme modu
Dönüştürücü ve motor yalnızca tesis veya makine tarafından kullanıldığında etkinleştirilir
Akıllı hazırda bekletme modu enerji tasarrufu sağlar
Motor servis ömrü uzar
Düşük hızda azaltılmış pompa aşınması
Pompa / fan uygulamaları (PLC) için PLC kodunu programlamak için daha az zaman gerekir
DC bağlantı kuplajı
Aynı güç derecesine sahip SINAMICS V20 sürücüleri kullanan uygulamalar, rejeneratif enerjiyi yeniden kullanmak için ortak bir DC veriyolunu paylaşabilir
Birleştirilmiş motorlar kullanan uygulamalarda enerji üretin ve tasarruf edin
Dönüştürücüler daha sonra yükü karşılıklı olarak en uygun şekilde paylaşabilir.
Dinamik frenleme ve harici bileşenlere olan ihtiyacı azaltın

Entegre enerji akışı izleme

Enerji tüketimi ve tasarrufları, güç ölçüm ekipmanına ihtiyaç duyulmadan izlenir
Ölçüm ekipmanı için ek yatırım yapmadan sezgisel güç tüketimi ve tasarruf değerleri
Değerler kWh, CO ₂veya para birimi olarak gösterilebilir

SINAMICS V20 dönüştürücüler, FSE kasa tipi ile düşük aşırı yük uygulamaları için maliyet tasarrufu

SINAMICS V20 kasa tipi FSE dönüştürücüler iki farklı yük döngüsüne sahiptir:

Düşük aşırı yük (LO): 60 s için % 110 × I _L²⁾(çevrim süresi: 300 s)
Yüksek aşırı yük (HO):% 150 x I _H³⁾60 s (devir süresi: 300 ler)

Düşük aşırı yük döngüsü ile dönüştürücü daha yüksek bir çıkış akımına ve gücüne ulaşabilir.
Daha küçük bir dönüştürücü kullanılabilir. Değişken uygulamalar için optimum şekilde tasarlanmıştır:

Düşük dinamik yanıtı olan uygulamalar için düşük aşırı yük (sürekli çalışma)
Yüksek dinamik tepkili (döngüsel çalışma) uygulamalar için yüksek aşırı yük

Siemens’ten komple hareket kontrol çözümleri – SINAMICS V20 ve SIMATIC

Siemens, farklı SINAMICS uygulama örnekleri arasından seçim yaparak genel hareket kontrol uygulamaları için tek bir kaynaktan kapsamlı çözümler sunar:

Bağlantı şemaları, parametre tanımları dahil, çalışmaya hazır uygulama örnekleri
SINAMICS’i SIMATIC’e bağlamak için donanım, yazılım ve kablolama örnekleri, verilen S7 projesi için kurulum talimatları, sürücü parametrelendirmesi ve HMI örnek projeleri dahil örnek yapılandırmalar
Doğru yapılandırılmış proje, çalışmaya hazır
TIA avantajlarından en iyi şekilde yararlanma
