SINAMICS S120 Kompakt Sürücü Üniteleri Kontrol Ünitesi

sinamics s120

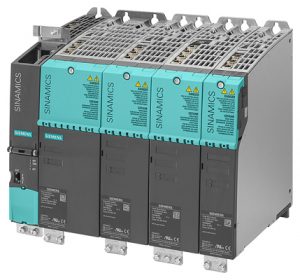

SINAMICS S120 DC/AC sürücü üniteleri: çok eksenli uygulamalar için mükemmel.

Modüler tasarım yoluyla esneklik ve ölçeklenirlik

DC/AC sürücü üniteleri modüler tasarımlarıyla kendilerini farklı kılar. Sürücü beyninin tamamı sürücü gruptaki tüm kontrol fonksiyonlarını kullanan Kontrol Ünitelerinde (CU) sağlanır. Ayrıca, tüm ek sürücü fonksiyonlarını da yerine getirirler, örneğin, sürücüye bağlı I/O ları mantık zinciri içerisinde birbirine geçirme, fonksiyonları yerleştirme gibi durumların yanı sıra yüksek seviyeli otomasyon sistemlerine bağlantı yapmak için merkezi arayüz olarak PROFIBUS DP veya PROFINET’e sahiptir. Özel kontrol üniteleri olarak SIMOTION D veya SINUMERIK 840D sl hareket kontrolü ve NC uygulamaları için kullanılabilir. Hat Modülleri enerjiyi merkezi olarak DC Linkinde besler. Ayarlı besleme/yenileyici geri beslemeli Hat Modülleri, opsiyonel olarak hat beslemesiyle ileri düzeyde bir uyumluluk ve sabit bir DC link gerilimi sağlar. Motor modülleri DC linkinden gelen enerjiyle motorlara tedarik sağlar. Çift eksenli modüller özellikle kompakt bir tasarımın gerçekleştirilmesine olanak tanır. Sürücüye bağlı girişler/çıkışlar terminal modüllerini kullanarak ölçeklendirilebilir şekilde genişletilebilir.

Esnek soğutma: Booksize sürücü üniteleri

Şasi sürücü üniteleri entegre bir soğutma fanına sahipken, Booksize üniteler iç/dış hava soğutma ve sıvı soğutmalı olarak mevcuttur. Soğuk plaka soğutmalı sürücü üniteleri, ısının, ünitelerin arkasından montaj yüzeyine yayılmasını sağlar. Booksize versiyonundaki çift eksenli modüller özellikle kompakt sürücü tertibatlarına ulaşmak için uygundur.

Çok eksenli uygulamalar için SINAMICS S120 DC/AC sürücü üniteleri Çok eksenli uygulamalara yönelik modüler sürücü yapılandırması aşağıdakileri kapsar:

Tam bir sürücü beyni bulunan Tek Kontrol Ünitesi (daha yüksek seviyeli kontroller veya HMI cihazlarına yönelik arayüz dahil)

Merkezi enerji beslemesine yönelik Tek Hat Modülü

Enerjiyi kontrol etmek için tek veya çok Motorlu Modüller

DRIVE-CLiQ ‘i kullanan basit, anlaşılması kolay kablo tertibatı

Tüm arayüzler prefabrik kablolar yoluyla haberleşir

Sürücü parçaları elektronik etiketler kullanılarak saptanır

Sinamics S120 AC/AC

SINAMICS S120 AC Sürücüler için, besleme ve motor güç kaynakları sadece Enerji Modülü adı verilen bir ünitede birleştirilir.

SINAMICS S120 AC Sürücüler için, besleme ve motor güç kaynakları sadece Enerji Modülü adı verilen bir ünitede birleştirilir. Tek eksenli uygulamalarda enerji modülüne monte edilen özel bir Kontrol Ünitesi (CU 310) sürücü kontrolüne kumanda eder. Çok eksenli uygulamalarda ise, bu, DRIVE-CLIQ yoluyla bağlantı yapılan bir Kontrol Ünitesi (örneğin, CU 320) kullanılarak kumanda edilir. Bu durumda, Kontrol Ünitesi yerine, enerji Modülleri üzerine bir Kontrol Ünitesi (CU) adaptörü bağlanır. SINAMICS S120 AC sürücüleri endüstri sektörlerinin tamamındaki tek eksenli uygulamalar için uygundur; örneğin, mikserler ve yoğurucuların yanı sıra öne arkaya hareket eden sürücüler, santrifüjler, kaldırıcılar ve ekstrüderler. Sürücü eksenlerinin birbirinden oldukça uzaklık kaldığı uygulamalar için, SINAMICS S120 AC Sürücüleri ideal çözümdür. Benzer şekilde, ambalaj ve doğramacılık endüstrilerinde artarak uygulanmakta olan modüler makine konseptleri için geçerlidir. PROFIBUS DP veya PROFINET yoluyla dağıtılmış bir topolojide daha yüksek bir kontrol için bağlantı yapılan SINAMICS S120 AC Sürücüleri, örneğin, otomatik montaj ekipmanı ve işleme sistemlerindeki görevleri konumlandırmak için kullanılabilir.

SINAMICS S120 AC Sürücüleri

SINAMICS S120 AC Sürücüde bir Kontrol Ünitesi ve bir Enerji Modülü vardır

Uygun bir Kontrol Ünitesi ile özel uygulamalar içindir.

Bir CU adaptörü kullanarak çok eksenli grupları genişletme içindir

Kontrole bağlantı: CU 310 Kontrol Ünitesi

AC Sürücüleri daha yüksek seviyeli kontrol için bunları birleştiren bir CU 310 kontrol ünitesine sahiptir. Temel bir hız kontrolöründen kapsamlı konumlandırma fonksiyonlarına uzanan bir fonksiyonel kapsam sunarlar.PROFIBUS DP bağlantılı bir CU 310 DP veya entegre bir Profinet portlu CU 310 PN seçilebilir. Sürücüye bağlı girişler/çıkışlar BICO teknolojisi kullanılarak basit bir şekilde Kontrol Ünitesine bağlanabilir. Bu, sürücü ve yüksek seviyeli kontrol arasında en yüksek olası ayırım olduğu anlamına gelir. Sürücüye bağlı I/O lar ve enkoder, DRIVE-CLiQ arayüzü yoluyla kolayca bağlanır. Güvenlik konseptleri, entegre “güvenlik devre dışı STO” ve “güvenlik fren kontrolü SBC” gibi güvenlik fonksiyonları kullanılarak basit bir şekilde gerçekleştirilebilir.

SINAMICS S120 AC bulunan çok eksenli uygulamalar için CUA31 Kontrol Ünitesi Adaptörü

Sürücü, CUA31 CU adaptörü ve DRIVE-CLiQ arayüzü yoluyla bir CU 320 Kontrol Ünitesine bağlanır. Bu şekilde, CU 320 AC sürücüsü için sürücü fonksiyonlarını kontrol eder. SIMOTION D modülleri, konumlandırma görevlerinin ötesine geçen hareket kontrol uygulamaları için bir Kontrol Ünitesi olarak kullanılabilir. SINAMICS S120 AC sürücüleri ayrıca SINAMICS S120 çok eksenli sürücü üniteleriyle birlikte çalıştırılabilir. Bu, SINAMICS S120 sürücü üniteleri kullanırken en yüksek düzeyde esneklik sağlar.

Sinamics S120 Kompakt Sürücü Üniteleri
