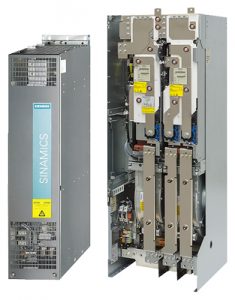

SINAMICS G130, ilişkili sistem bileşenleri ile çok esnek bir şekilde birleştirilebilen ve müşteriye özel kontrol kabinlerine veya doğrudan makinelere kurulabilen bir dönüştürücüdür.

SINAMICS G130 dönüştürücü yerleşik birimleri aşağıdaki voltajlar ve güç değerleri için mevcuttur:

Çok çeşitli ilave elektrikli bileşenler, tahrik sisteminin özel gereksinimler için optimize edilmesini sağlar. Konfigürasyon ve devreye alma, önceden tanımlanmış arayüzler ile büyük ölçüde basitleştirilmiştir.

Sensörsüz vektör kontrolünün kontrol hassasiyeti çoğu uygulama için uygundur, yani ek bir gerçek hız değeri kodlayıcı gerekli değildir.

Ancak, SINAMICS G130 dönüştürücüler için enkoder değerlendirme üniteleri mevcuttur, böylece tesise özgü nedenlerle enkoder gerektiren uygulamaları ele alabilirler.

Kontrol Ünitesi, Güç Modülü ve diğer aktif SINAMICS bileşenleri arasındaki iletişim, sürücünün dahili arayüzü olan DRIVE-CLiQ aracılığıyla gerçekleştirilir. Farklı uzunluklarda önceden monte edilmiş kablolar olarak sunulan DRIVE-CLiQ bağlantıları, eksiksiz bir dönüştürücü sisteminin hızlı bir şekilde bir araya getirilmesini sağlar.

Proses kontrol sistemi ile iletişim için, CU320‑2 Kontrol Ünitesi ile standart olarak bir PROFIBUS veya PROFINET arayüzü mevcuttur. Arayüz ayrıca dijital ve analog giriş ve çıkışlarla genişletilebilir. TM31 Terminal Modülü ve TB30 Terminal Kartı bu amaçla sağlanır. CANopen veya EtherNet / IP üzerinden iletişime izin vermek için ek genişletme kartları da takılabilir.

Yararları

• Son teknoloji IGBT güç yarı iletkenlerinin kullanımı ve yenilikçi bir soğutma konsepti sayesinde özellikle sessiz ve kompakt dönüştürücüler.
• Bağımsız modüller ve güç bileşenleri hızlı ve kolay bir şekilde değiştirilebilir, bu da daha yüksek seviyede tesis kullanılabilirliği sağlar. Değiştirilebilir bileşenler hızlı ve kolay bir şekilde değiştirilebilecek şekilde tasarlanmıştır. Ek olarak, “Web Üzerinde Yedekler” İnternet aracı, belirli bir sipariş için mevcut olan yedek parçaları ( http://www.siemens.com/sow) görüntülemeyi kolaylaştırır .
• Standart bir iletişim arayüzü ve bir dizi analog ve dijital arayüz sayesinde otomasyon çözümlerine kolayca entegrasyon.
• Grafik LCD ve düz metin ekranlı AOP30 Gelişmiş Operatör Panelindeki etkileşimli menüleri kullanarak veya STARTER devreye alma aracını ( http://www.siemens.com/starter) kullanarak PC destekli basit devreye alma ve parametrelendirme .
• Önceden ayarlanmış yazılım işlevleri, dönüştürücüyü tek tek fabrikaya uyarlamayı kolaylaştırır.
• Tek tek parçalardan bağlanmaya hazır kabine kadar tüm bileşenler, tüm üretim süreci boyunca sıkı testlerden geçirilir. Bu, kurulum ve devreye alma sırasında ve aynı zamanda çalışma sırasında yüksek düzeyde işlevsel güvenilirliği garanti eder.

Uygulama

Değişken hızlı sürücüler katıların, sıvıların veya gazların taşınması, taşınması, pompalanması veya sıkıştırılmasını içeren tüm uygulamalar için idealdir.

Anahtar uygulamalar şunları içerir:

• Pompalar ve fanlar
• Kompresörler
• Ekstrüderler ve karıştırıcılar
• Mills

tasarlamak

SINAMICS G130 dönüştürücü dahili üniteleri, makine üreticilerine ve tesis üreticilerine, belirli uygulamalara göre uyarlanabilen modüler bir tahrik sistemi sağlar.

SINAMICS G130 dönüştürücü yerleşik üniteleri temel olarak aşağıdaki modüler, bağımsız bileşenlerden oluşur:

• Güç modülü
• Kontrol ünitesi

Bunlar birbirlerinden ayrı olarak yerleştirilebilir veya tek bir ünitede birleştirilebilir. Güç Modülü, Kontrol Ünitesi için bir yuva içerir.

Güç Modülleri, iletişim için bir DRIVE-CLiQ kablosu ve Kontrol Ünitesine 24 V besleme için bir kablo ile birlikte verilir. Bu kablolar, Kontrol Ünitesini Güç Modülüne takmak için önceden monte edilmiştir. İki ünite ayrı konumlara kurulursa, kablolar uygun uzunluklarda sipariş edilmelidir.

AOP30 Gelişmiş Operatör Paneli ve sayısal BOP20 Temel Operatör Paneli, devreye alma ve yerel işletim için kullanılabilir.

Önceden tanımlanmış arayüzler, terminal bloğu veya PROFIBUS veya PROFINET’li CU320‑2 Kontrol Ünitesi aracılığıyla sürücünün devreye alınmasını ve kontrolünü çok daha kolay hale getirir. CU320‑2 Kontrol Ünitesinin arayüzlerine, plug-in TB30 Terminal Kartı veya TM31 Terminal Modülü gibi ek modüller eklenebilir.

Sürücü ile iletişim için daha fazla müşteri arabirimi gerekiyorsa, harici bir 24 V besleme sağlanmalıdır.

Aşağıdaki iki şekil, gerekli dönüştürücü bileşenlerini monte ederken yardım sağlar. İlk şekilde bir SINAMICS G130 sürücüsünün tasarımı ve bileşenleri gösterilmektedir. İkinci şekil, münferit bileşenler için gereken karar ve seçim kriterlerini içeren bir akış şemasıdır.

Kaplamalı modüller

Aşağıdaki dönüştürücü bileşenleri standart olarak kaplamalı modüllerle donatılmıştır:

• Güç Modülleri
• Kontrol Üniteleri
• Sensör Modülleri
• Terminal Modülleri
• Gelişmiş Operatör Paneli (AOP30)

Modüller üzerindeki kaplama, hassas SMD bileşenlerini aşındırıcı gazlara, kimyasal olarak aktif toz ve neme karşı korur.

Nikel kaplama baralar

Güç Modüllerinin tüm bakır baraları, çevresel etkilere karşı mümkün olan en iyi bağışıklığı elde etmek için nikel kaplıdır. Çıplak bakır bağlantıların müşteri bağlantıları için de temizlenmesi gerekmez.

Güç Modülleri

Güç Modülü şunları içerir:

• Hat tarafı 6 ‑ darbeli doğrultucu
• DC-Link kapasitörleri
• IGBT teknolojisinde inverter
• İlgili kontrol ve izleme elektroniği
• DC bağlantısı için ön şarj devresi
• Güç Modülündeki fanlar için kontrol ve güç kaynağı

tasarlamak

Standart olarak, Güç Modülü aşağıdaki arabirimlere sahiptir:

• 1 hat besleme bağlantısı
• 1 motor bağlantısı
• 1 Frenleme Modülü bağlantısı
• Dv / dt filtre veya dv / dt filtre kompakt artı VPL için 1 bağlantı
• Harici 24 V DC besleme için 1 bağlantı
• 24 V güç kaynağı (maks. 2,5 A) için
  • CU320‑2 Kontrol Ünitesi
  • AOP30 Gelişmiş Operatör Paneli
  • Diğer DRIVE-CLiQ bileşenleri
• 3 DRIVE-CLiQ yuvası
• 1 sıcaklık sensörü girişi (KTY84‑130, PTC veya Pt100)
• Güvenli Bağlantı Adaptörü için 1 bağlantı
• Entegre Güvenlik için 1 bağlantı
• 2 PE bağlantısı

Diğer DRIVE-CLiQ cihazlarına bağlantı için DRIVE-CLiQ kabloları, önceden monte edilmiş olarak sipariş edilebilir ve gerektiği şekilde kesilebilir ( bkz. Bölüm Ek sistem bileşenleri → Sinyal kabloları ).

Güç Modüllerinin tedarik kapsamı şunları içerir:

• Kontrol Ünitesine bağlantı için 1 DRIVE-CLiQ kablosu
• 30 dilde 1 set uyarı etiketi (BG, CN, CZ, DE, DK, EE, ES, FI, FR, GB, GR, HU, IE, IS, IT, JP, KR, LT, LV, MT, NL , NO, PL, PT, RO, RU, SE, SI, SK, TR)

bütünleşme

Güç Modülü, DRIVE-CLiQ aracılığıyla CU320‑2 Kontrol Ünitesi ile iletişim kurar ve kontrol bilgilerini bu rota üzerinden alır.
